HEX-file → PIC®-microcontroller

De laatste stap is dan om de HEX-file naar de microcontroller te schrijven. Zoals reeds aangegeven gebruik ik een eenvoudige zelfgemaakte programmer die op de seriële poort van een PC wordt aangesloten.

Buiten de programmer is er ook software nodig om de programmer aan te sturen. Ik gebruik hiervoor picprog.

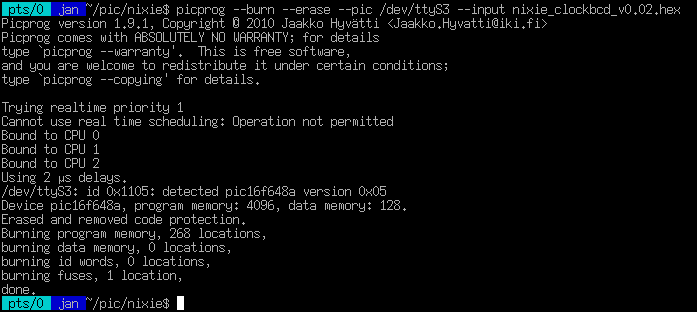

We hebben onze programmer aangesloten en de microcontroller in de programmer gestoken. Met het commando

picprog --burn --erase --pic /dev/ttyS3 --input bestand.hex

worden de nodige bytes naar de microcontroller geschreven.

Waarbij:

• –burn : schrijf het programma naar de microcontroller
• –erase : wis eerst de inhoud van de microcontroller
• –pic /dev/ttyS3 : op welke seriële poort is de PIC® aangesloten
• –input bestand.hex : de HEX-file die geschreven moet worden.

De microcontroller is nu geprogrammeerd en kan in de elektronische schakeling gestoken worden. Het programma kan getest worden.
